车载模块系统框图-_{可点击模块显示详情}

音响系统详情-_{对于音响改造请详细观看}

模块缩写

ASDM：主动安全域主控模块；

ATM：辅助远程信息处理模块；

BCM2：制动控制模块2；

BLIS：左侧盲点检测模块；

BLIS：右侧盲点检测模块；

CCM：气候控制模块；

CEM：中央电子模块；

ECM：发动机控制模块；

EPAS：电动助力转向；

ESM：外部声音模块；

FLR：前视雷达；

HCML：左侧大灯水平调节控制单元；HCMR：右侧大灯水平调节控制单元；

HVB：高压电池；

IEM：逆变器ERAD模块；

IHFA：前部高压逆变器

AXLEOBC：车载充电器

OBCOBD：诊断接口 OBD II

POT：电动尾门模块

SAS：转向角传感器模块

SCL：转向柱锁

SRS：辅助约束系统

SWM：方向盘模块

TCAM：车载信息系统和连接天线模块

VCU1：车辆计算单元

VGM：车辆网关模块

WAM：广角视觉模块

CAN总线连接详情-线缆定义及线缆颜色：

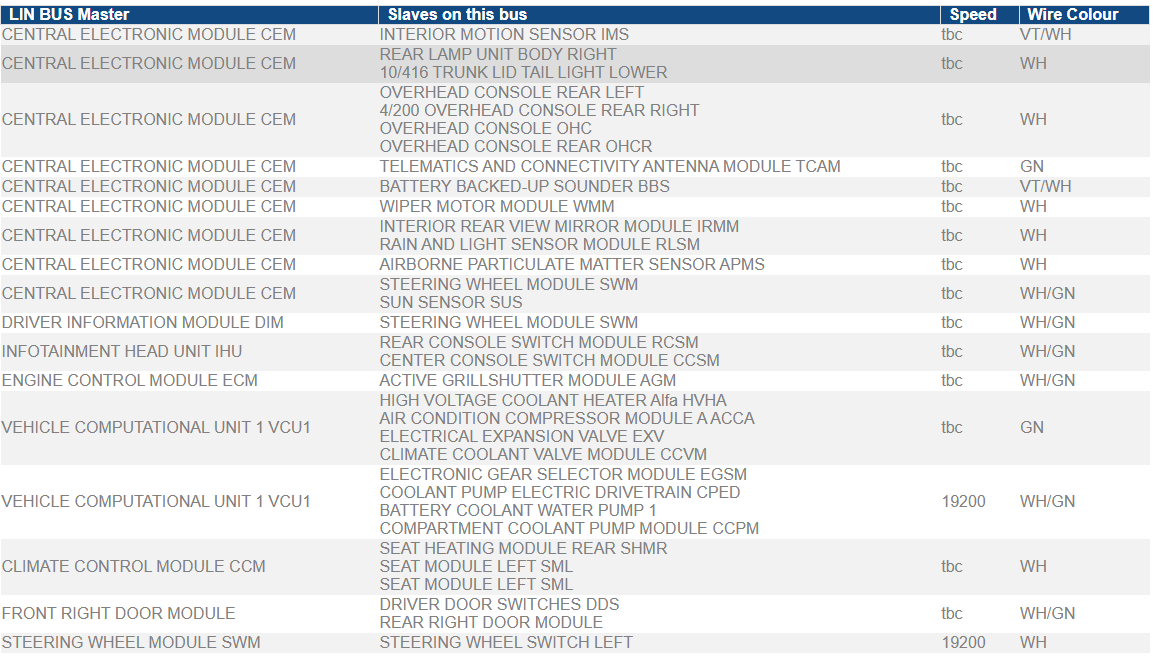

LIN总线协议通信线序及线缆颜色

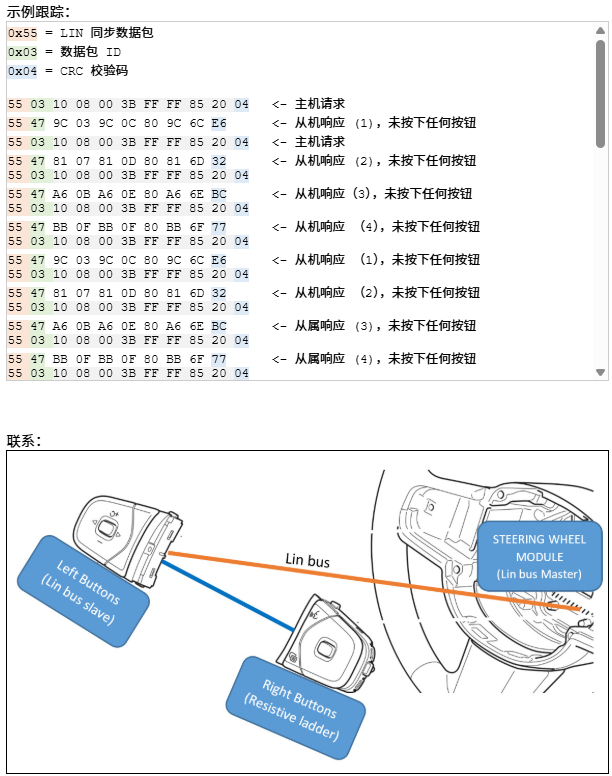

方向盘LIN总线示意

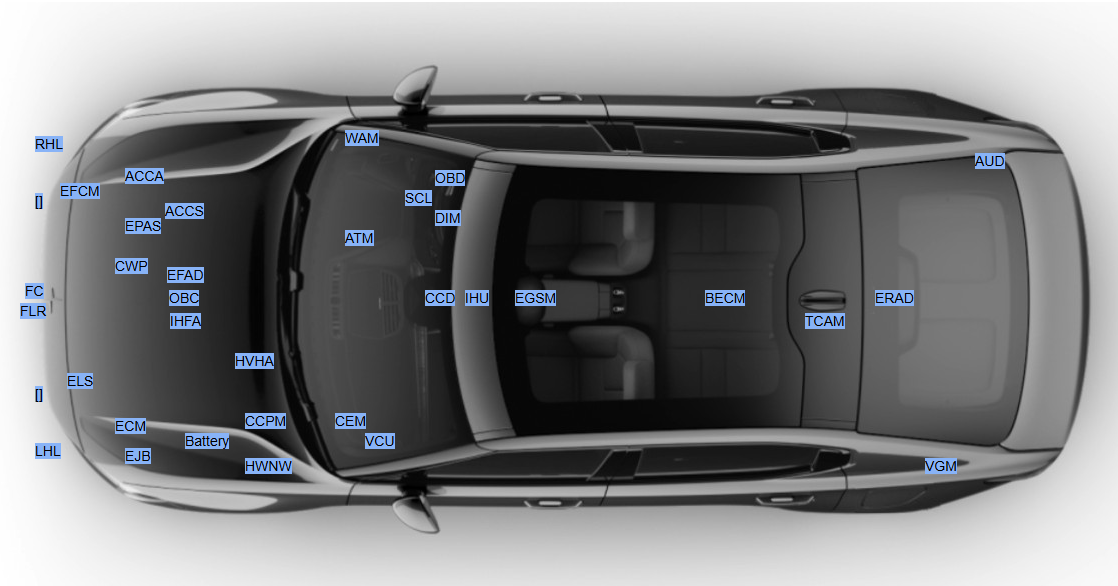

车身模块位置

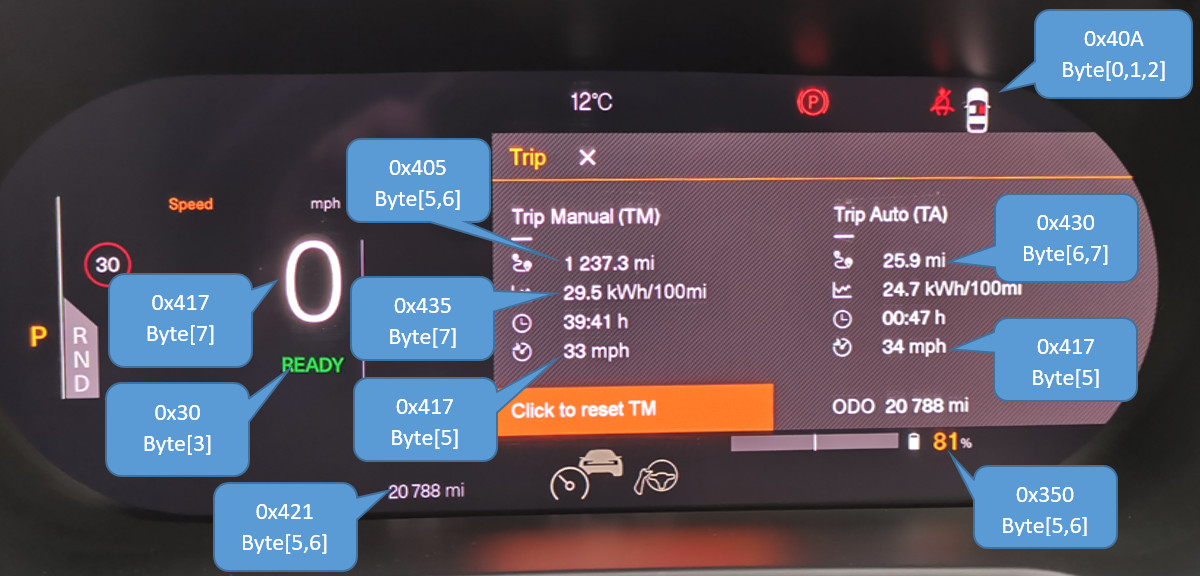

can总线对应的数据

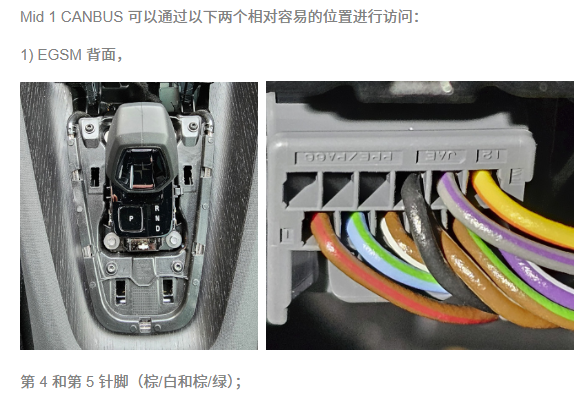

可以接入CAN总线的位置

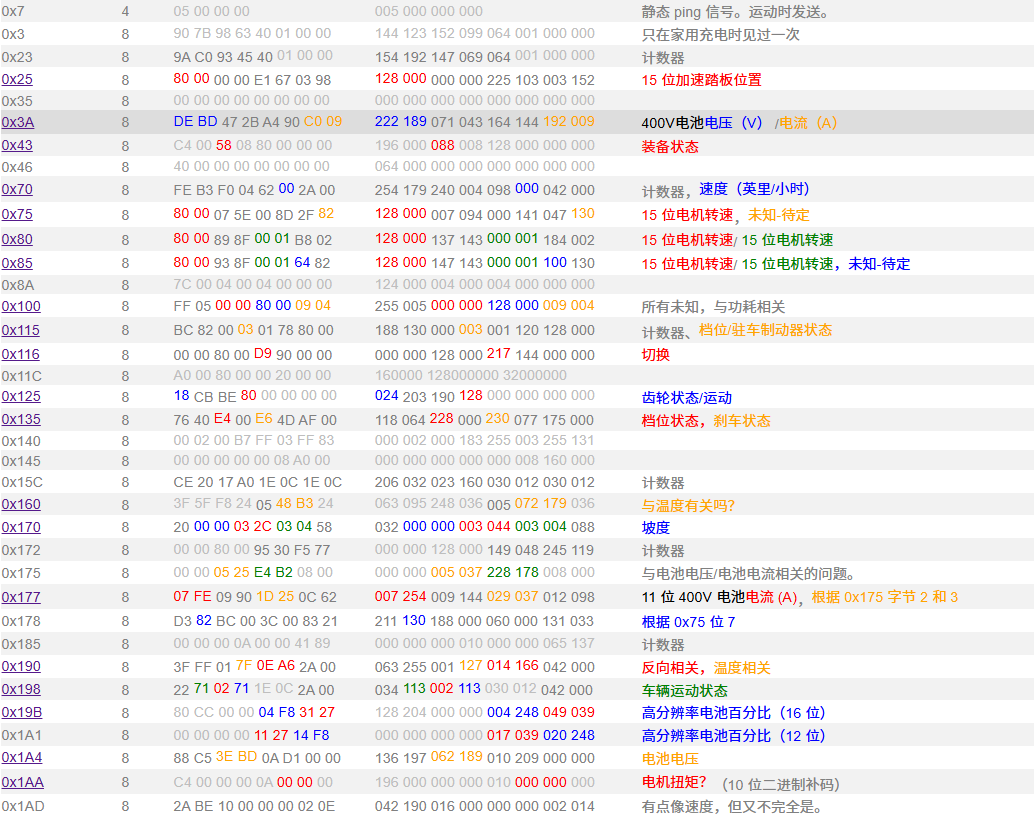

该接入点可访问的数据及编码：

第二个可接入的CAN总线点

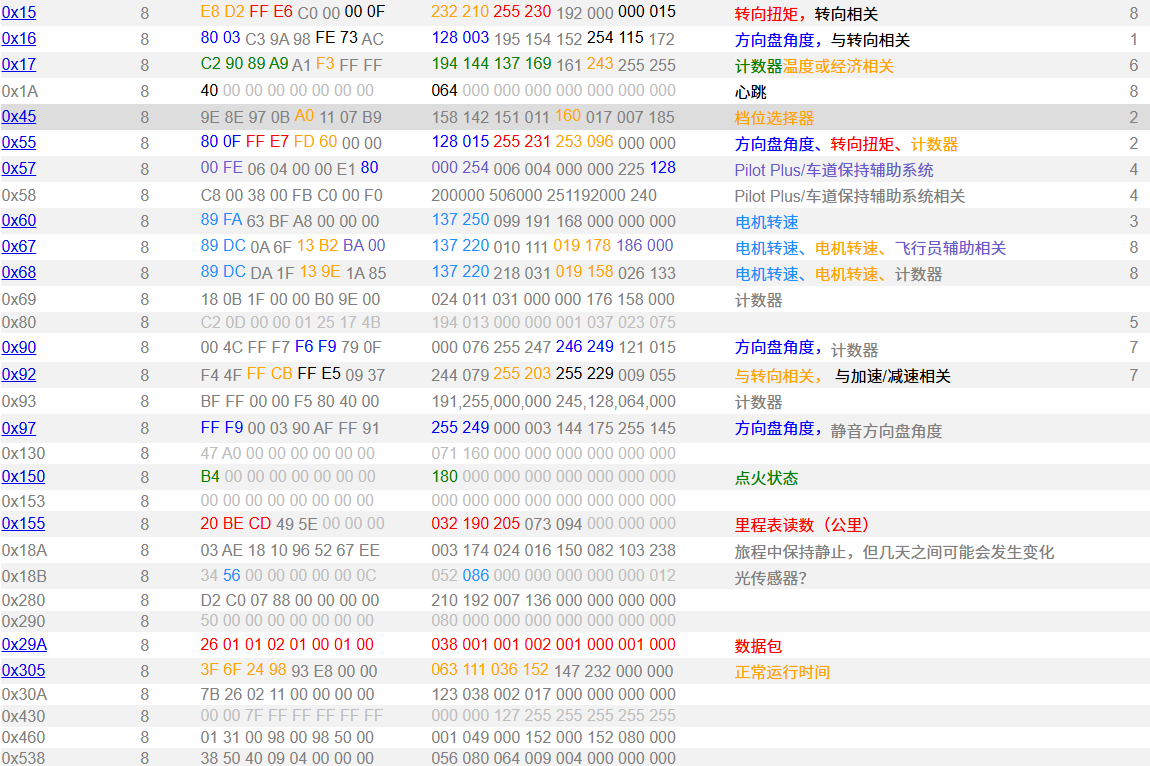

该接入点可访问的数据：

音响系统框图

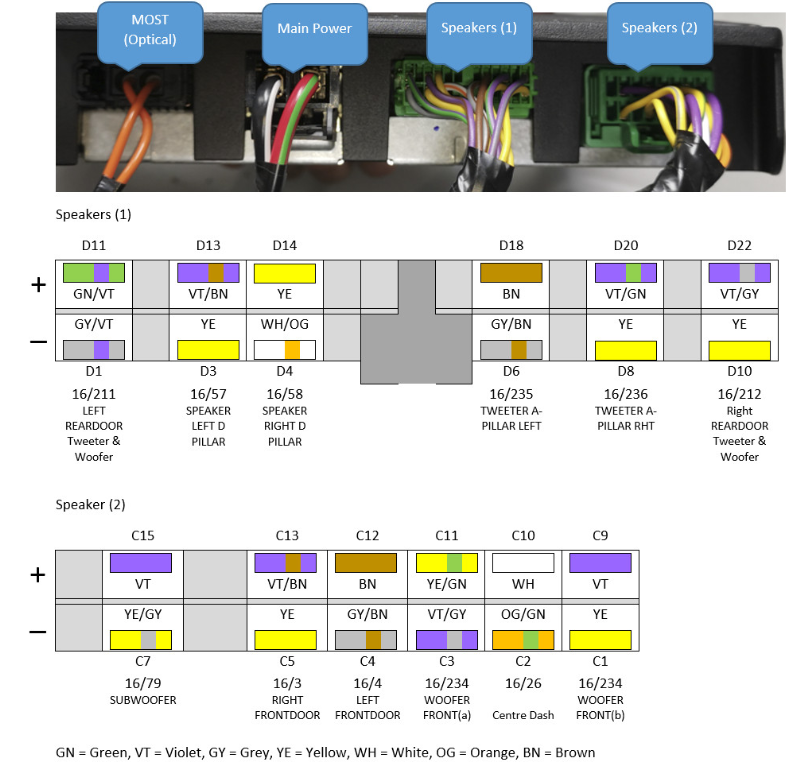

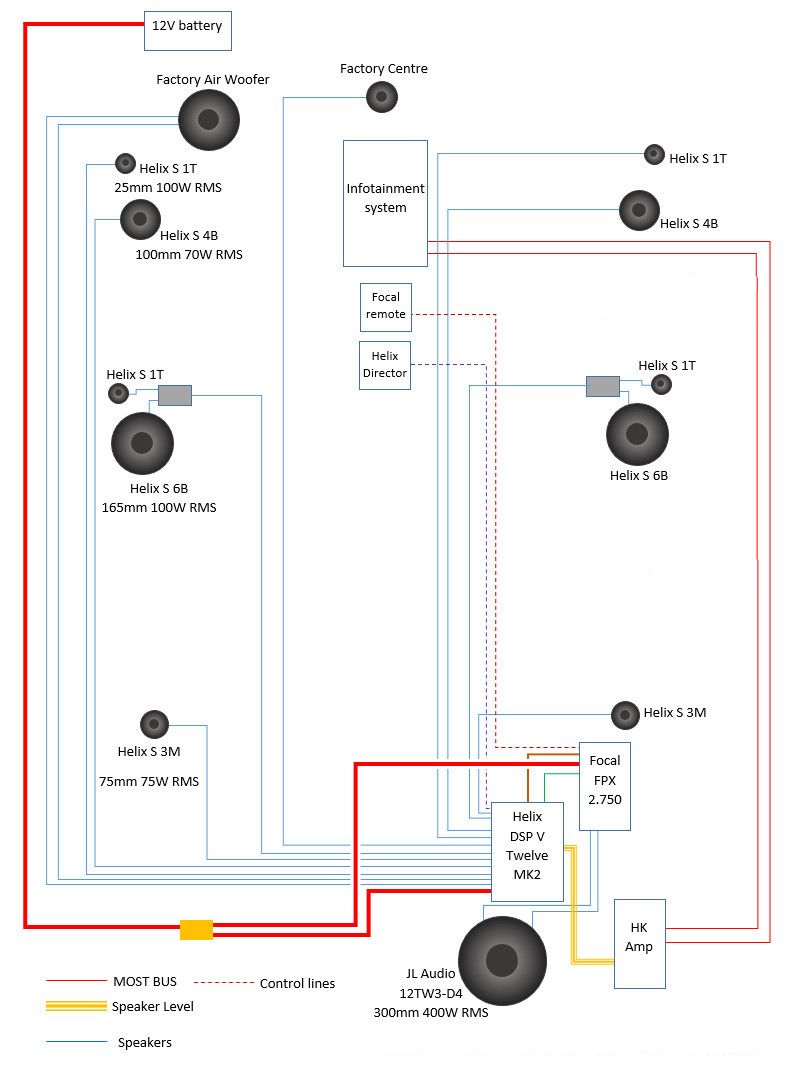

音响系统接线及线序颜色

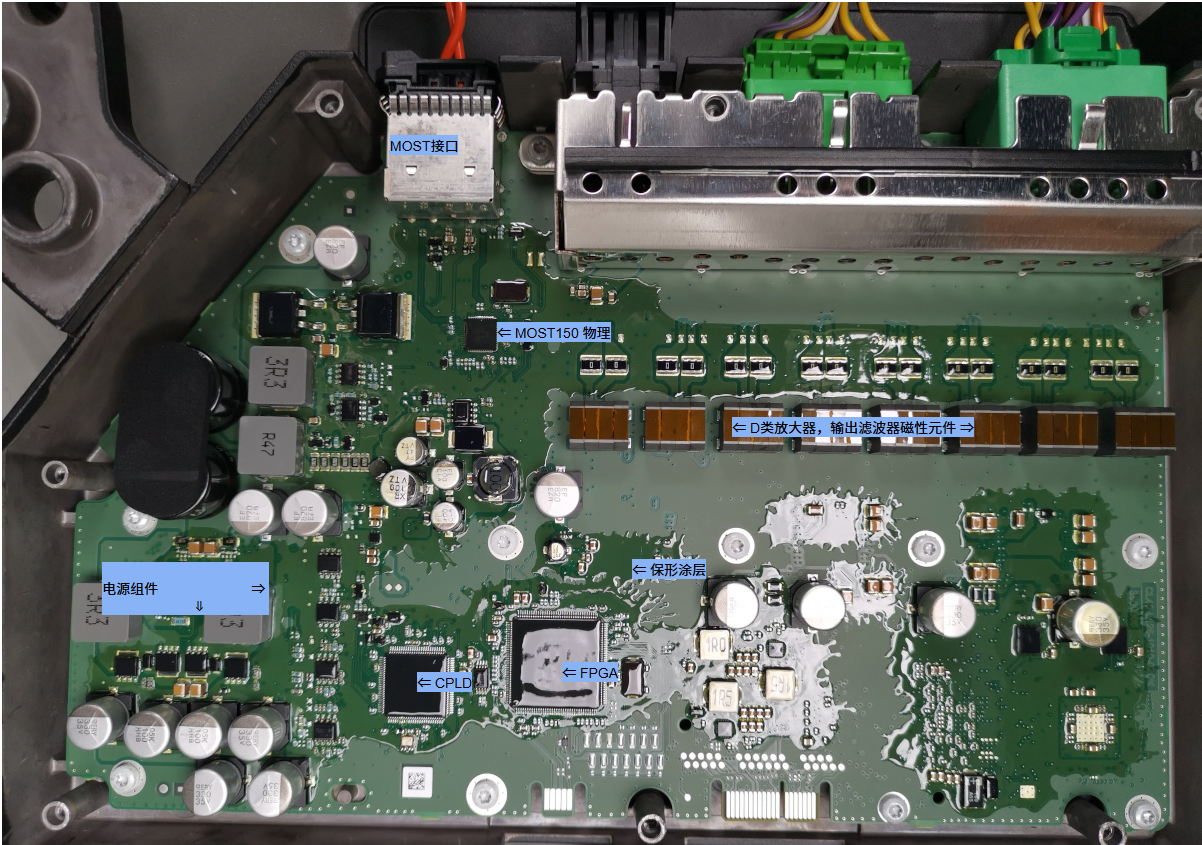

功放板拆解图

Polestar 的 MOST 总线是一种运行频率为 150MHz 的光纤总线 (MOST150)。
请注意，Valse MOST150、Audison BIT-DMI 等第三方音频设备在 Polestar 上无法正常工作。MOST

光纤转电连接器（TE Connectivity，1-2112180-3）

和 Microchip MOST 控制器（SMSC OS81110AF）

是连接放大器和 MOST 总线的关键组件。它输出 2 个 I2S 音频通道，并将 MOST 总线连接到放大器的 CPU（FPGA）。
该 IC 的主要输出是 MediaLB，信号会传输到 FPGA。它有两个 I2S 输出，但分别只有 8 位和 16 位单声道输出。
我还没有连接 DAC 来进行进一步测试。

音频放大器功率级

有3个集成电路（IC）接收I2S数字数据并将其转换为音频信号。1
个TDA7803A（意法半导体），
2个FDA801（意法半导体）。TDA7803A

是

SB-I类音频功率放大器，提供
4路28W @ 4Ω（10%THD）的
I2S输入和4路功率输出。

它通过散热片连接到放大器外壳以保持低温运行。SB
-I类放大器的效率低于D类放大器，但音质更高。
该设备为前置高音扬声器和后置环绕扬声器供电。SB
-I = 单端桥接 - 改进型（类似于A/B类放大器，但效率更高）。

FDA801

D类音频功率放大器。4x27W
@ 4Ω (10%THD)
I2S输入（两个I2S输入中仅使用一个，共4个输出）。

该放大器外壳带有散热片，以保持低温运行。D
类放大器采用高频开关技术以提高效率，但缺点是输出音质较低。该放大器
用于驱动低音炮和车门扬声器。
这种放大方式需要在信号发送到扬声器之前进行滤波。

I2S音频
三个末级功率放大器IC（1个TDA7803A和2个FDA801）均采用I2S音频格式供电。
两个FDA801由一个承载8个音频通道的I2S（TDM）信号供电。
每个IC配置为使用顶部或底部4个通道。中央处理器

CPU 功能由两个 IC 组成：CPLD 和 FPGA。CPU
功能包括：
  MOST 总线通信、握手以确认其在总线上的位置、传输序列号*和诊断信息；
  放大器级的 I2C 配置；
  MOST150 PHY 和 DSP 之间的 MediaLB 接口；DSP
  配置；
  热监控。* 据报道，Polestar 为其放大器添加了唯一的安全 ID。这意味着未经工厂协助，
部件无法从一辆车转移到另一辆车或进行升级。ALTERA MAX V 5M240Z (CPLD5M240ZT100A5N) 是 FPGA 的支持 IC。

Polestar 2（配备Plus套件）原厂Harman Kardon音响系统概述：

Polestar 2的音响系统由13个扬声器组成。Polestar的宣传资料显示了扬声器的位置（见上图）。
宣传资料中标明的音响功率为600W，但实际功率至少只有一半。
功放内部的IC芯片有8个28W RMS的通道和4个27W（10% THD）的通道。
宣传资料中的600W是指功放驱动2欧姆负载时的最大功率，但扬声器的实际阻抗为4欧姆，高音单元的阻抗约为12欧姆。因此，实际功率更接近300W。

功放位于后备箱内。

该音响系统采用全数字设计，每个音频模块都通过MOST总线连接。
音频信号从下到下一直以数字形式传输到最终的功放级。所有内部信号处理均在数字域完成。
有关 MOST 总线的更多信息，请参阅 HK 功放拆解页面。

中心扬声器

左侧较小的扬声器是SOS紧急呼叫扬声器，拆除它会导致SOS报警错误。
中央扬声器是沃尔沃零件号31456871。（4欧姆，10厘米）

前门

中音扬声器位于前门内。与之相辅相成的是位于A柱上的高音扬声器和位于仪表板下方的低音扬声器。
前门扬声器的沃尔沃零件编号为31456830（4欧姆，10厘米）。
有关拆卸车门面板的更多信息，请参阅“升级音响”页面。

前置高音单元

高音扬声器位于前A柱内，由功放直接驱动，未配备高通滤波器。
该高音扬声器的沃尔沃零件编号为31456837（12欧姆，25毫米）。
有关拆卸A柱面板的更多信息，请参阅“升级音响”页面。

后门

这是一个分体式扬声器系统，高音单元和中音单元分别安装在后门上。
后置高音单元的沃尔沃零件号为 31489121（12 欧姆，25 毫米）。
后置低音单元的沃尔沃零件号为 31489043（4 欧姆，外径 15 厘米，安装螺丝 16 厘米，盆架 12 厘米）。

后环绕

这些是位于后备箱上方A柱内的全频扬声器。
后A柱扬声器的沃尔沃零件号为31456872（4欧姆，10厘米，但实际锥盆直径接近7.5厘米）。
这些扬声器尺寸较小，箱体设计较差，仅能为后排乘客提供一些环绕声效果。

前置低音炮

它安装在前仪表板下方。这是一个双音圈扬声器，由功放的两个声道驱动。
由于我在音响升级过程中没有拆卸或更换它，所以我没有更多信息。

各个模块的线序及定义，线缆颜色

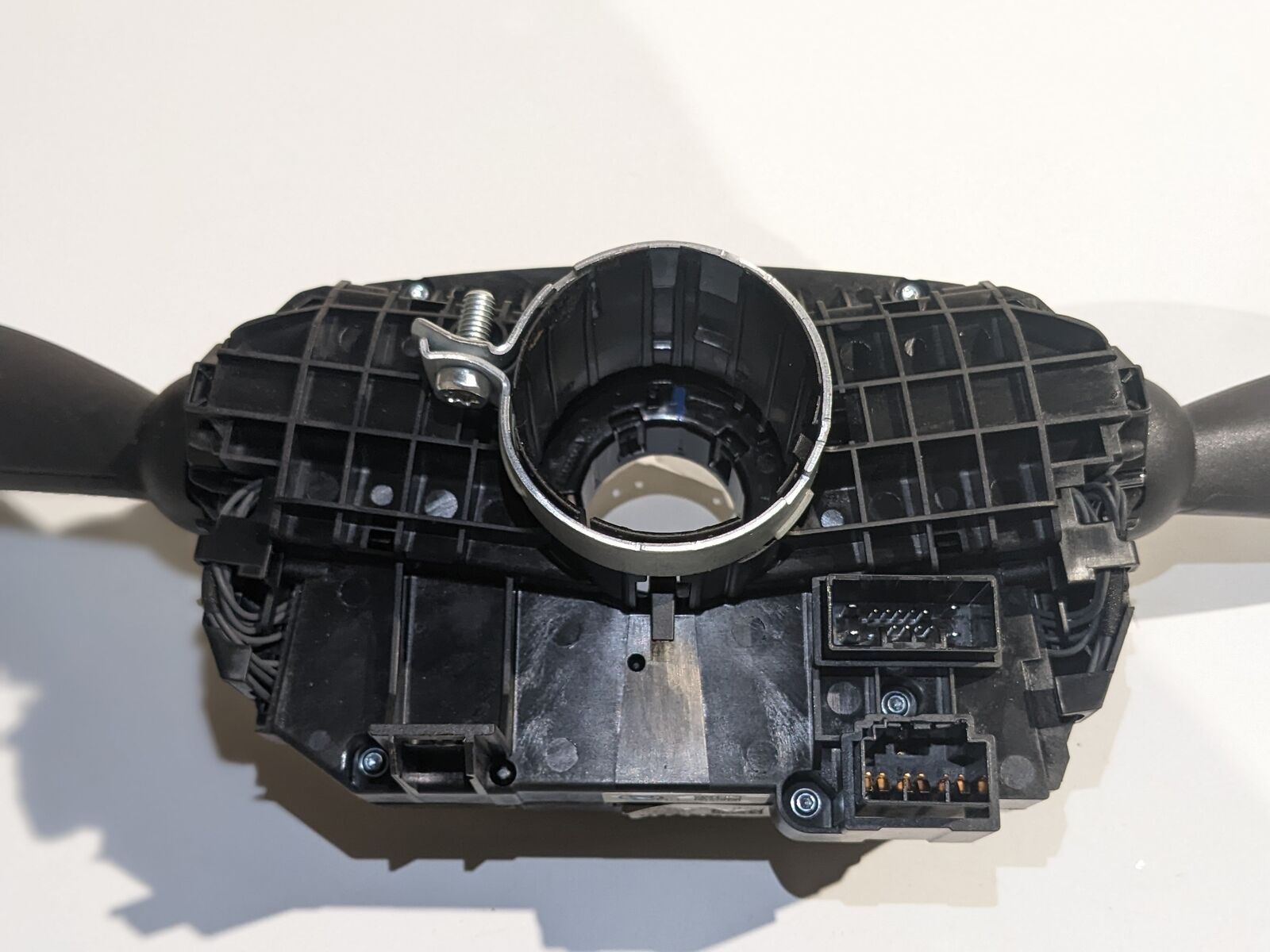

4/247 方向盘模块 SWM

连接器引脚排列

Flexray

LIN 巴士

CAN总线

目标	网络名称	别针	笔记	电线颜色
4/102 转向柱锁止机构	CAN_H	A2	1E Mid 1 CAN	BN/WH
4/102 转向柱锁止机构	CAN_L	A10		BN/GN
4/197 电子换挡模块 EGSM
6/163 电动助力转向系统 (EPAS)
4/338 车辆计算单元 1 VCU1

4/56 中央电子模块 (CEM)	LIN_14_SWM	A3	LIN 巴士	WH/GN
4/165 阳光传感器悬架

5/1 驾驶员信息模块 DIM	LIN_20_SWS	A4	LIN 巴士	WH
15/50 中央接线盒	Power_SWM/SAS/SWS_KL30	A8		RD/WH
4/56 中央电子模块 (CEM)	喇叭	A9		体能训练/体能训练
4/56 中央电子模块 (CEM)	SWM/SAS/SWS/HORN_Ground	A14		BK/WH

3/133.1 方向盘左侧开关	电源开关_KL15	D1		RD/WH
3/133.1 方向盘左侧开关	LIN20_SWS_OUT	D2	LIN 巴士	WH
3/133.1 方向盘左侧开关	开关_接地	D8		耶

15/50 中央接线盒	HSW_Power_KL30	A1	力量	BU/BN
	HSW_Ground_KL31	A7	地面	BK/WH
4/176 辅助约束系统 (SRS)	DAB_Stage1+	B1		OG
4/176 辅助约束系统 (SRS)	DAB_Stage1-	B2		BN/GN
4/176 辅助约束系统 (SRS)	DAB_Stage2+	B3		OG
4/176 辅助约束系统 (SRS)	DAB_Stage2-	B4		年份/年

8/30 驾驶员安全气囊点火器	膨胀器_GND	C1
8/30 驾驶员安全气囊点火器	DAB_Stage1+_OUT	C8
8/30 驾驶员安全气囊点火器	DAB_Stage1-_OUT	C7
8/30 驾驶员安全气囊点火器	DAB_Stage2+_OUT	C6
8/30 驾驶员安全气囊点火器	DAB_Stage2-_OUT	C5

3/37 喇叭开关	喇叭信号	C2		体能训练/体能训练
3/37 喇叭开关	开关_接地	D8		BK

9/55 加热方向盘	+热能	E1		BK
9/55 加热方向盘	+温度传感器	E2		BK
9/55 加热方向盘	-温度传感器	E3		BK
9/55 加热方向盘	地热	E4		BK

4/68 转向角传感器模块 SAS	SAS_P	F1		-
	SAS_N	F2		-

零件编号 - 31674383

地点

方向盘后方
- 连接器 A 和 B，
连接器 C、D 和 E

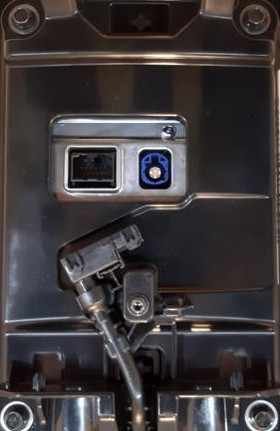

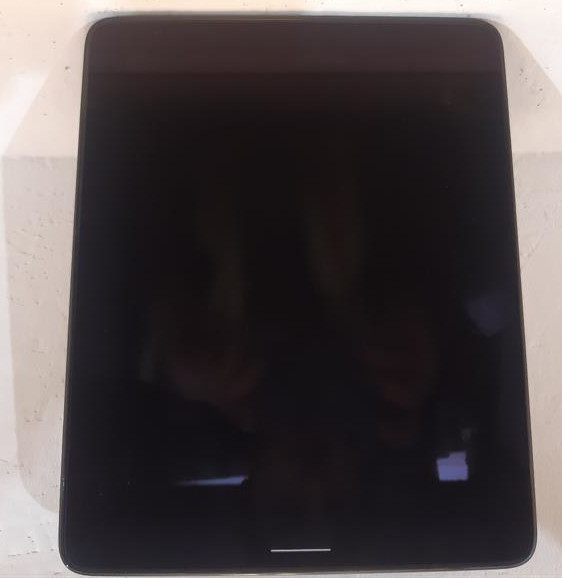

16/202 中央控制台显示屏

连接器引脚排列

Flexray

LIN 巴士

CAN总线

目标	网络名称	别针	笔记	电线颜色
4/185 信息娱乐主机 IHU	LVDS+	A1		波士顿大学
4/185 信息娱乐主机 IHU	未使用的地面2	A2		OG
4/185 信息娱乐主机 IHU	LVDS-	A3		GN
4/185 信息娱乐主机 IHU	未使用的地面4	A4		BN
4/185 信息娱乐主机 IHU	盾	A4S		SCRN

15/50 中央接线盒	电池+_1	B1	力量	RD/YE
15/50 中央接线盒	电池-1	B5	地面	BK/WH

4/185 信息娱乐主机 IHU	HB_gn	B6		BN/GN
4/185 信息娱乐主机 IHU	醒来	B9		BN
4/185 信息娱乐主机 IHU	HB_sw	B11		年份/年
4/185 信息娱乐主机 IHU	HB_led	B12		OG/GN

零件编号 - 36012873

连接器 A 和 B

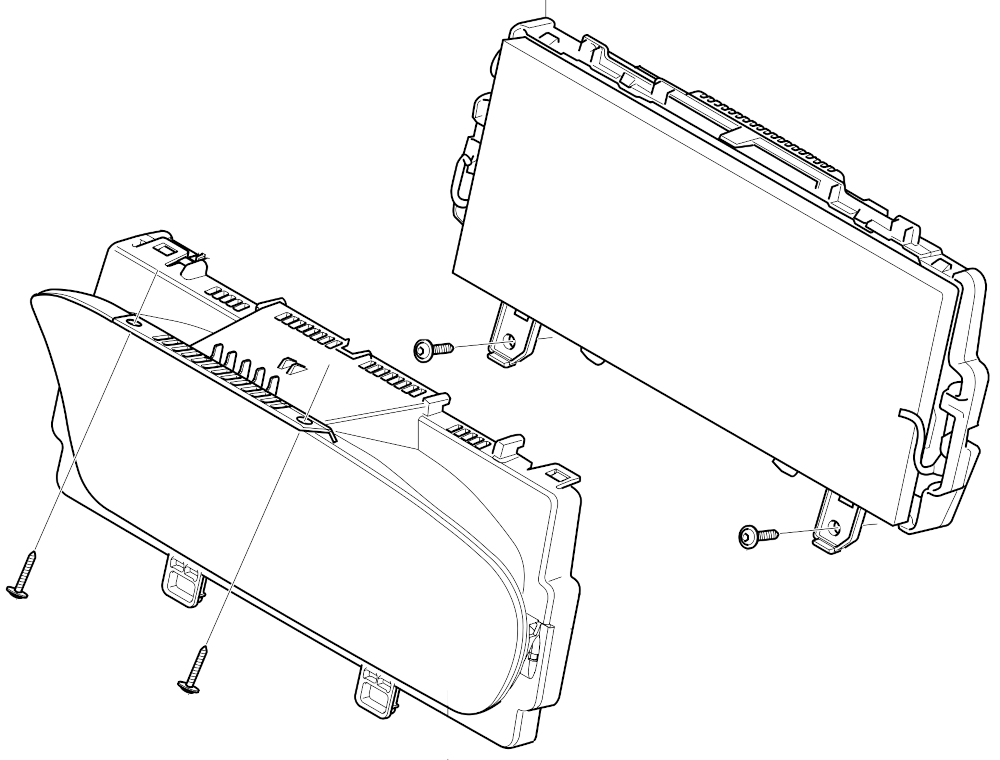

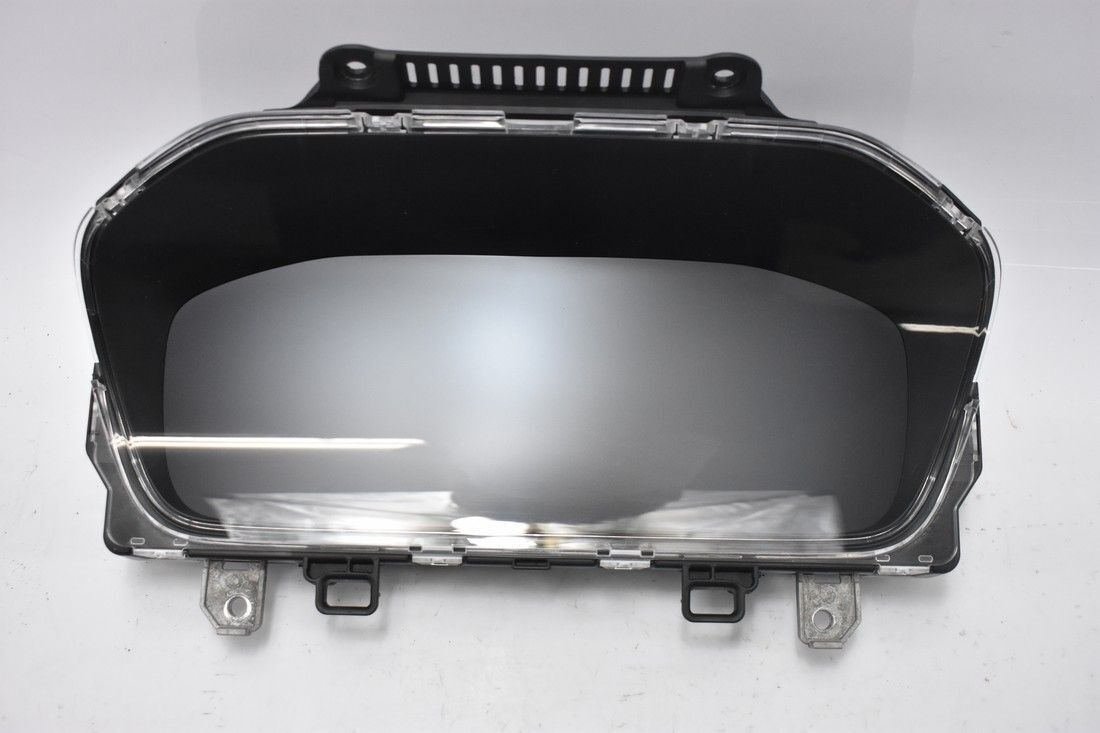

5/1 驾驶员信息模块 DIM

连接器引脚排列

Flexray

LIN 巴士

CAN总线

目标	网络名称	别针	笔记	电线颜色
4/247 方向盘模块 SWM	林	A5	LIN 巴士	WH

4/176 辅助约束系统 (SRS)	Flexray_BP1	A7	Flexray	吉
4/176 辅助约束系统 (SRS)	Flexray_BM1	A8	Flexray	佛蒙特州

15/50 中央接线盒	电源	A9		RD/YE
15/50 中央接线盒	地面	A11		BK/WH

4/185 信息娱乐主机 IHU	Flexray_BP2	A15	Flexray	吉
4/185 信息娱乐主机 IHU	Flexray_BM2	A16	Flexray	佛蒙特州


4/185 信息娱乐主机 IHU	APIX2_PixelData_Down-	B4		波士顿大学
4/185 信息娱乐主机 IHU	APIX2_ControlData_Up+	B3		OG
4/185 信息娱乐主机 IHU	APIX2_PixelData_Down+	B2		GN
4/185 信息娱乐主机 IHU	APIX2_ControlData_Up-	B1		BN
4/185 信息娱乐主机 IHU	APIX2_Shield_B5S	B5S		SCRN

零件编号 - 36003414

4/249 广角视觉模块 WAM

连接器引脚排列

Flexray

LIN 巴士

CAN总线

目标	网络名称	别针	笔记	电线颜色
4/184 主动安全域主控	CAN-H	A2	1E 安全 CAN 总线暴露	WH
4/184 主动安全域主控	加拿大-L	A3		GN
4/127 右侧盲点监测模块
4/126 左侧盲点监测模块
4/184 主动安全领域大师 ASDM

15/50 中央接线盒	电源A	A4		波士顿大学

4/185 信息娱乐主机 IHU	接地	B1		GN
4/185 信息娱乐主机 IHU	LVDS_B_-	B2		波士顿大学
4/185 信息娱乐主机 IHU	LVDS_B_+	B3		伦敦大学
4/185 信息娱乐主机 IHU	力量	B4		RD
4/185 信息娱乐主机 IHU	SCRN	B5S

27/6 后方泊车辅助摄像头 (PAC)	Ground_C	C1		GN
27/6 后方泊车辅助摄像头 (PAC)	LVDS_C_-	C2		波士顿大学
27/6 后方泊车辅助摄像头 (PAC)	LVDS_C_+	C3		伦敦大学
27/6 后方泊车辅助摄像头 (PAC)	电源_C	C4		RD
27/6 后方泊车辅助摄像头 (PAC)	正面屏幕	C5S		SCRN

27/11 驾驶员侧摄像头	Ground_D	D1		GN
27/11 驾驶员侧摄像头	LVDS_D_-	D2		波士顿大学
27/11 驾驶员侧摄像头	LVDS_D_+	D3		伦敦大学
27/11 驾驶员侧摄像头	电源_D	D4		RD
27/11 驾驶员侧摄像头	正面屏幕	D4S		SCRN

27/8 前置摄像头 185°	Ground_E	E1		GN
27/8 前置摄像头 185°	LVDS_E_-	E2		波士顿大学
27/8 前置摄像头 185°	LVDS_E_+	E3		伦敦大学
27/8 前置摄像头 185°	电源_E	E4		RD
27/8 前置摄像头 185°	正面屏幕	E5S		SCRN

全天候乘客侧摄像头	Ground_F	F1		GN
全天候乘客侧摄像头	LVDS_F_-	F2		波士顿大学
全天候乘客侧摄像头	LVDS_F_+	F3		伦敦大学
全天候乘客侧摄像头	电源_F	F4		RD
全天候乘客侧摄像头	正面屏幕	F5S		SCRN

零件编号 - 待定

地点

仪表板下方右前方

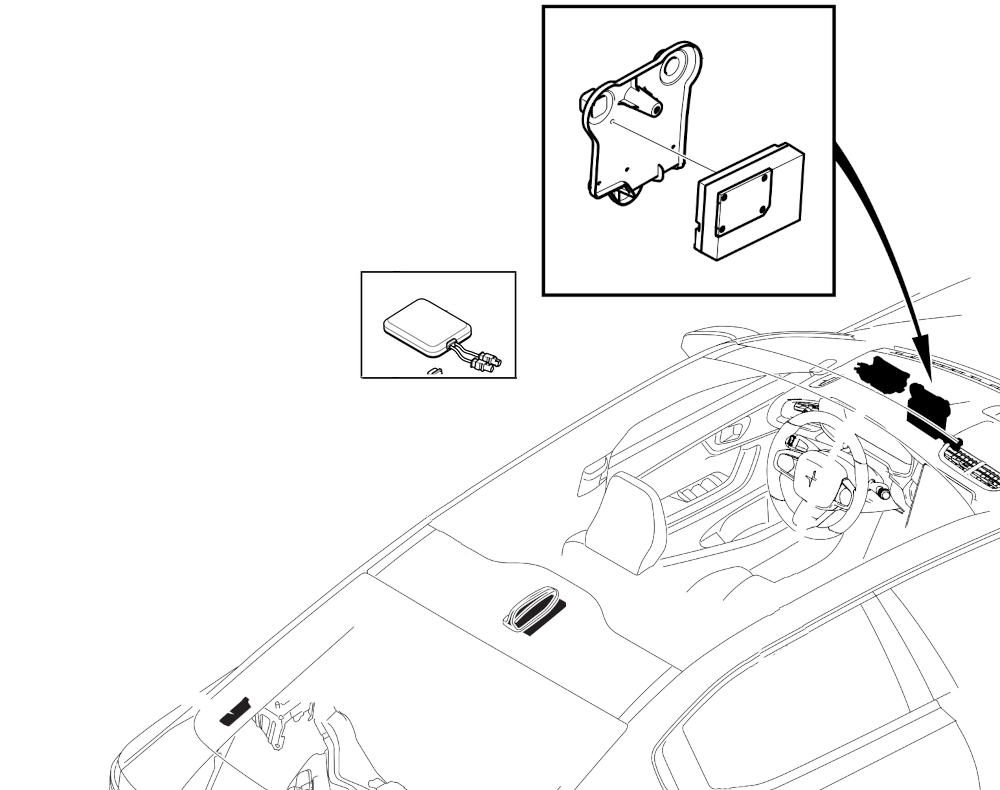

4/373 辅助远程信息处理模块 ATM

连接器引脚排列

Flexray

LIN 巴士

CAN总线

目标	网络名称	别针	笔记	电线颜色
1/4 高压电池	CAN_H1	A1		GN/YE
1/4 高压电池	CAN_L1	A2		YE/WH

4/314 车辆网关模块 VGM	CAN_H2	A3		GN
4/314 车辆网关模块 VGM	CAN_L2	A4		耶
17/13 诊断插座 OBD II

	GND_电池	A8	地面	BK/VT
	GND_Shield	A5	地面	BK/VT
15/49 发动机接线盒	电池	A10		BU/WH

16/110 天线模块 ATM	4G_LTE1_sig	B1		WH
16/110 天线模块 ATM	4G_LTE1_gnd	B1S		SCRN
16/110 天线模块 ATM	4G_LTE2_sig	C1		WH
16/110 天线模块 ATM	4G_LTE2_gnd	C1S		SCRN

零件编号 - 36012873

地点

在仪表板下方

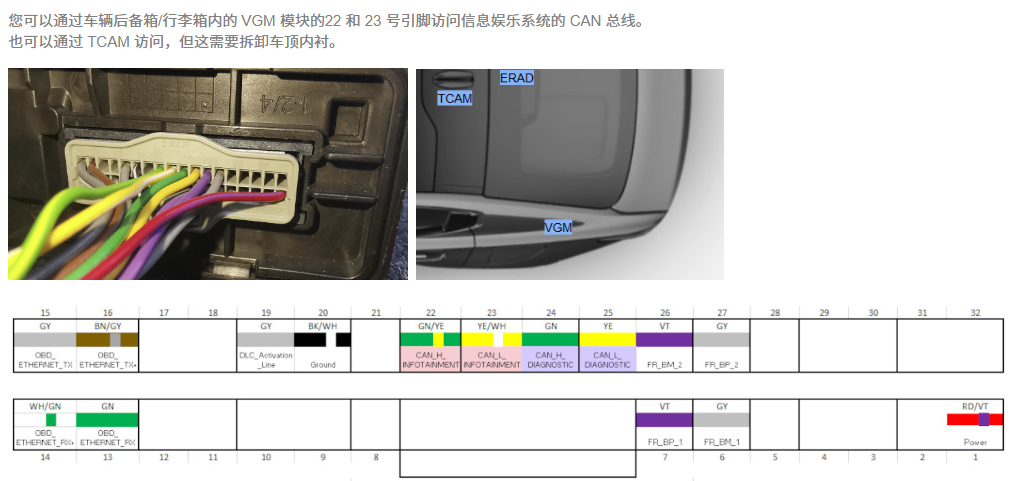

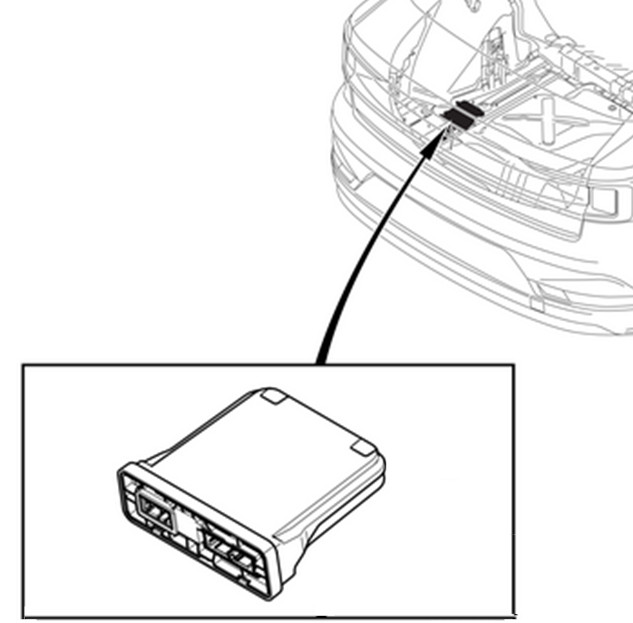

4/314 车辆网关模块 VGM

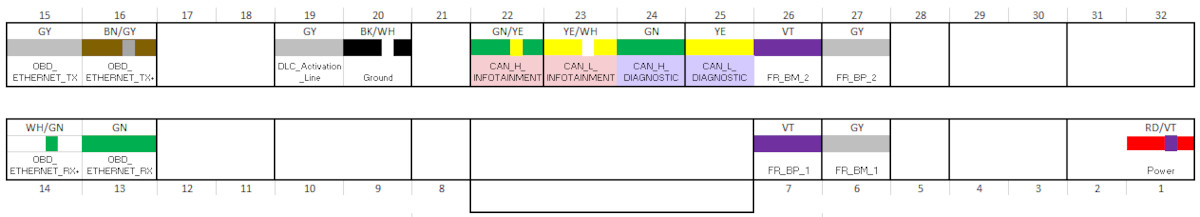

连接器引脚排列

Flexray

LIN 巴士

CAN总线

A14A13A16A15

目标	网络名称	别针	电线颜色
17/13 诊断插座 OBD II	DLC激活线	A19	吉
17/13 诊断插座 OBD II	OBD_ETHERNET_RX+		WH/GN
17/13 诊断插座 OBD II	OBD_ETHERNET_RX-		GN
17/13 诊断插座 OBD II	OBD_ETHERNET_TX+		BN/GY
17/13 诊断插座 OBD II	OBD_ETHERNET_TX-		吉

4/373 辅助远程信息处理模块 ATM	CAN_L_诊断	A24	GN
4/373 辅助远程信息处理模块 ATM	CAN_L_诊断	A25	耶
17/13 诊断插座 OBD II
4/338 车辆计算单元 1 VCU1

4/313 车载信息系统和连接天线模块 TCAM	CAN_H_信息娱乐	A22	GN/YE
4/313 车载信息系统和连接天线模块 TCAM	CAN_L_INFOTAINMENT	A23	YE/WH

4/176 辅助约束系统 (SRS)	FR_BM_2	A7	吉
4/176 辅助约束系统 (SRS)	FR_BP_2	A6	佛蒙特州

4/184 主动安全领域大师 ASDM	FR_BM_1	A26	吉
4/184 主动安全领域大师 ASDM	FR_BP_1	A27	佛蒙特州

15/50 中央接线盒	力量	A1	RD/VT
	地面	A20	BK/WH

4/185 信息娱乐主机 IHU	BI_DA-_IHU	B1	WH
4/185 信息娱乐主机 IHU	BI_DA+_IHU	B2	GN

4/313 车载信息系统和连接天线模块 TCAM	BI_DA+_TCAM	B4	GN
4/313 车载信息系统和连接天线模块 TCAM	BI_DA-_TCAM	B3	WH

零件编号 - 36003604

地点

后备箱左后侧

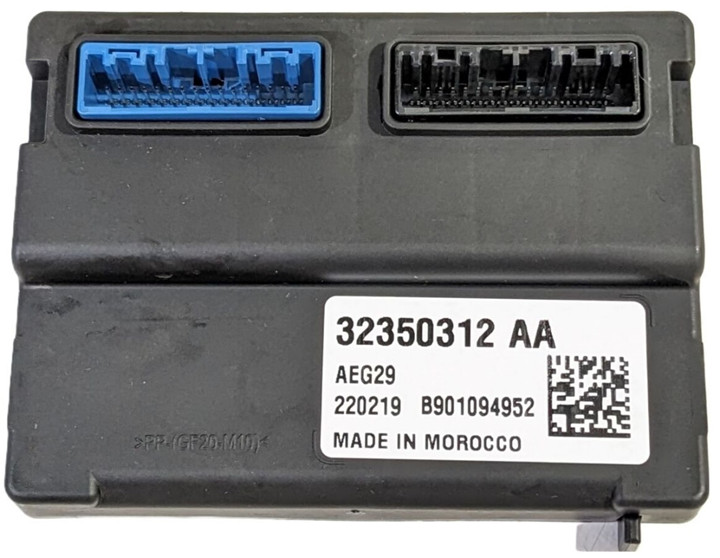

4/338 车辆计算单元 1 VCU1

连接器引脚排列

Flexray

LIN 巴士

CAN总线

目标	网络名称	别针	笔记	电线颜色
4/197 电子换挡模块 EGSM	LIN26	EB 2	林巴士	VT/WH
4/475 冷却液泵电动传动系统 CPED
6/195 电池冷却水泵 1
4/694 舱室冷却液泵模块 CCPM

4/364 气候冷却液阀模块 CCVM	LIN25	EB 4	林巴士	GN
4/357 电动膨胀阀 EXV
4/356 外部换热器阀 OHXV
4/374 空调压缩机模块 A ACCA
4/375 高压冷却液加热器 Alfa HVHA

7/118 悬架垂直位置传感器左前	P5V0_水平	EB 11	5伏	OG/WH
7/118 悬架垂直位置传感器左前	SIG_LEVEL_FRONT	EB 12	信号	耶
7/118 悬架垂直位置传感器左前	GND_SIG_LEVEL_FRONT	EB 13	接地	吉

4/102 转向柱锁止机构	CAN_4_L	EB 19	1E Mid 1 CAN	BN/GN
4/102 转向柱锁止机构	CAN_4_H	EB 20		BN/WH
4/68 转向角传感器模块 SAS
4/197 电子换挡模块 EGSM
6/163 电动助力转向系统 (EPAS)
4/338 车辆计算单元 1 VCU1

1/4 高压电池	CAN_2_L	EB 21	1E 前 1 CAN	BN/GN
1/4 高压电池	CAN_2_H	EB 22		BN/WH

4/378 逆变器高压前桥 IHFA	CAN_1_L	EB 23	1E 前 3 CAN	GN/YE
4/378 逆变器高压前桥 IHFA	CAN_1_H	EB 24		WH/GN
15/49 发动机接线盒	KL15	EB 25		BU/GN
15/49 发动机接线盒	KL30B	EB 26		RD

4/56 中央电子模块 (CEM)	FR_BACKBONE_BP	EB 29	Flexray	吉
4/56 中央电子模块 (CEM)	FR_BACKBONE_BM	EB 30		佛蒙特州

7/276 膨胀水箱液位传感器	返回信号冷却液液位	EB2 31		BU/BN
7/276 膨胀水箱液位传感器	冷却液液位信号	EB2 32		GN/YE

17/13 诊断插座 OBD II	CAN_5_H	F_IP 23	1E 诊断和连接 CAN	GN
17/13 诊断插座 OBD II	CAN_5_L	F_IP 22		耶
4/314 车辆网关模块 VGM
4/373 辅助远程信息处理模块 ATM

4/176 辅助约束系统 (SRS)	CAN_3_H	F_IP 26	1E 后部 1 CAN	PK
4/176 辅助约束系统 (SRS)	CAN_3_L	F_IP 25		BN
4/235 逆变器 ERAD 模块 IEM
4/238 车载充电器 OBC
4/46 发动机控制模块 (ECM)

15/50 中央接线盒	KL30A	F_IP 21		RD
7/120 悬架垂直位置传感器左后	P5V0_LEVEL_LING	F_IP 5	5伏	OG/YE
7/120 悬架垂直位置传感器左后	后部信号电平	F_IP 4	信号	耶
7/120 悬架垂直位置传感器左后	GND_SIG_LEVEL_REAR	F_IP 3	接地	吉

零件编号 - 32350312

地点

在仪表板下方

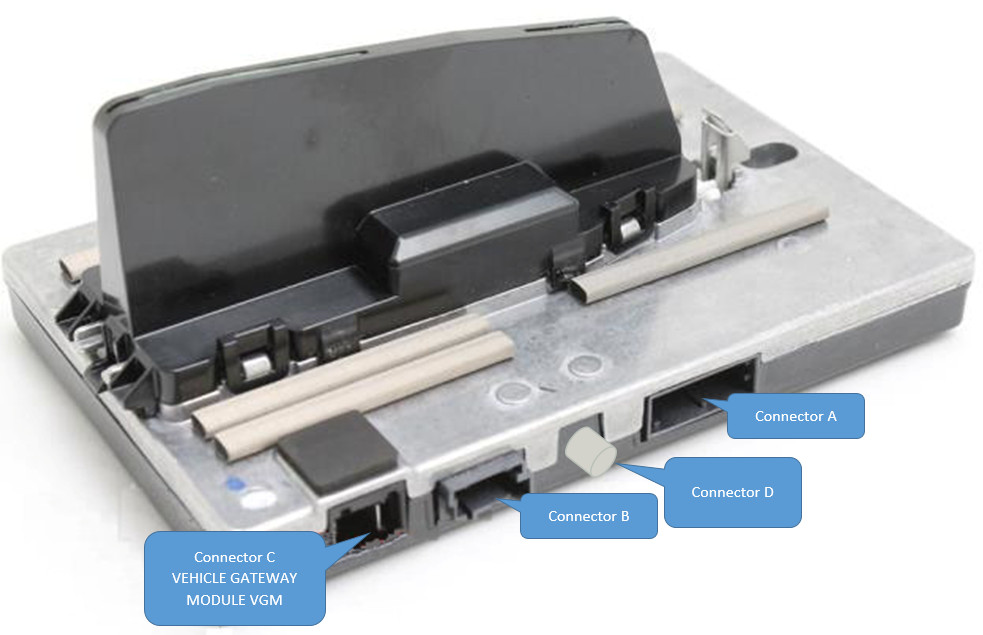

4/313 车载信息系统和连接天线模块 TCAM

连接器引脚排列

Flexray

LIN 巴士

CAN总线

目标	网络名称	别针	笔记	电线颜色
4/314 车辆网关模块 VGM	CAN_H	A5	CAN_L_INFOTAINMENT	GN/YE
4/314 车辆网关模块 VGM	CAN_L	A7		YE/WH

4/56 中央电子模块 (CEM)	林	A17		GN

4/185 信息娱乐主机 IHU	SDARS信号	D1		WH
4/185 信息娱乐主机 IHU	SDARS地面站	D1S		SCRN

4/314 车辆网关模块 VGM	BI_DA+	C2		GN
4/314 车辆网关模块 VGM	BI_DA-	C1		WH

1/9 TCAM 备用电池	BUB_P	B2		GY/BU
1/9 TCAM 备用电池	BUB_N	B4		GY/OG
1/9 TCAM 备用电池	BUB_CODE	A15		GY/RD
1/9 TCAM 备用电池	BUB_TEMP	A19		体能训练/体能训练

	GND_B3	B3		BK/WH
15/50 中央接线盒	KL30	B1	力量	RD/BU

4/198 顶置控制台 OHC	A2B_P	A18		WH
4/198 顶置控制台 OHC	A2B_M	A20		GN
4/198 顶置控制台 OHC	WUP_ECALL	A9		BN/RD

16/210 备用扬声器	SPK-	A8		GY/BN
16/210 备用扬声器	SPK+	A6		GN/BN

4/56 中央电子模块 (CEM)	安全气囊	A11		YE/RD

零件编号 - 36003394

地点

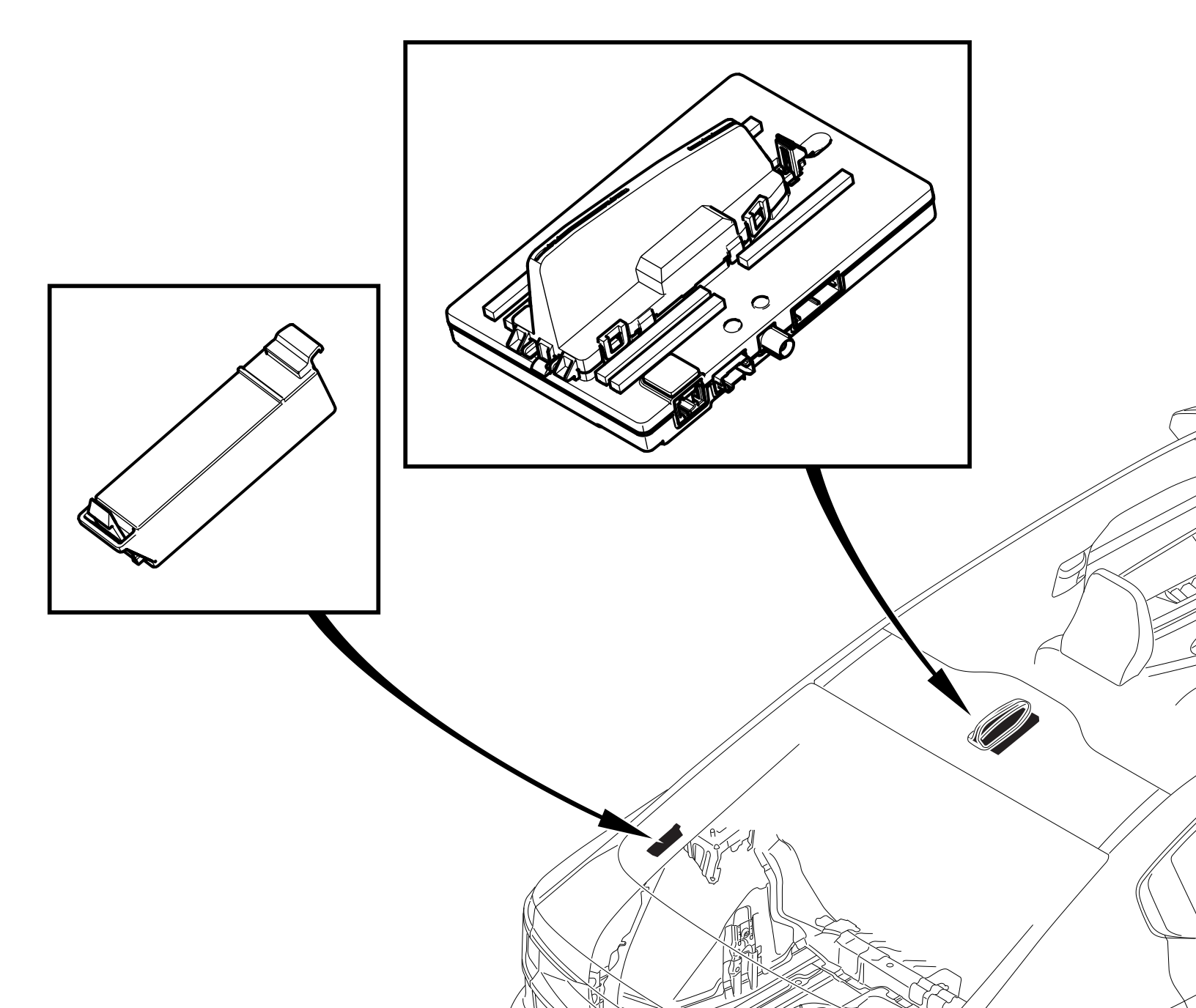

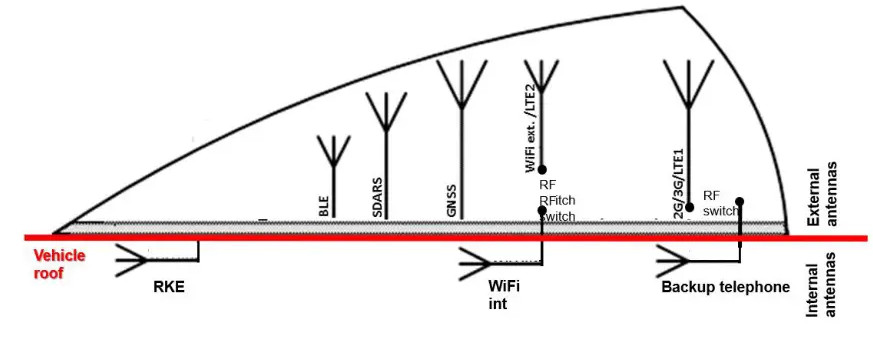

车顶内衬TCAM 单元和备用电池。天线布置

4/378 逆变器高压前桥 IHFA

连接器引脚排列

Flexray

LIN 巴士

CAN总线

高压

目标	网络名称	别针	笔记	电线颜色
15/49 发动机接线盒	12V+	LV1		RD
15/49 发动机接线盒	PSR	SC5	力量	BU/GY
15/49 发动机接线盒	Vbatt	SC1	力量	RD

4/235 逆变器 ERAD 模块 IEM	仪器 CANHI	SC19		GN/YE
4/235 逆变器 ERAD 模块 IEM	指令控制	SC20		YE/WH
4/17 制动控制模块 2 BCM2

4/338 车辆计算单元 1 VCU1	车辆_CANHI_PAIR1	SC26	1E 前 3 CAN	WH/GN
4/338 车辆计算单元 1 VCU1	车辆 CANLO_PAIR1	SC25		GN/YE

4/46 发动机控制模块 (ECM)	车辆_CANHI_PAIR2	SC27	1E 前 3 CAN	WH/GN
4/46 发动机控制模块 (ECM)	车辆 CANLO_PAIR2	SC28		GN/YE

6/272 电动前桥驱动 EFAD	U阶段	AC1_眼孔1		OG
6/272 电动前桥驱动 EFAD	第五阶段	AC2_眼1		OG
6/272 电动前桥驱动 EFAD	Phase_W	AC3_眼1		OG

4/375 高压冷却液加热器 Alfa HVHA	高压直流输电	AUX_A2		BK
4/375 高压冷却液加热器 Alfa HVHA	高压直流输电	AUX_A1		RD
4/375 高压冷却液加热器 Alfa HVHA	Shield_AUX_A	AUX_A5S		SCRN

4/374 空调压缩机模块 A ACCA	高压直流输电	AUX_C2		BK
4/374 空调压缩机模块 A ACCA	高压直流输电	AUX_C1		RD
4/374 空调压缩机模块 A ACCA	Shield_AUX_A	AUX_C5S		SCRN

4/238 车载充电器 OBC	高压直流输电	AUX_B2		BK
4/238 车载充电器 OBC	高压直流输电	AUX_B1		RD
4/238 车载充电器 OBC	Shield_AUX_A	AUX_B5S		SCRN

1/4 高压电池	Shield_HVDC+	DCAS		SCRN
1/4 高压电池	高压直流输电	直接消费税		OG
1/4 高压电池	高压直流输电	DCB		OG
1/4 高压电池	Shield_HVDC	DCBS		SCRN

6/272 电动前桥驱动 EFAD	RES_SINLO	SC13	轴角定位系统	耶
6/272 电动前桥驱动 EFAD	RES_SINHI	SC12	轴角定位系统	BN
6/272 电动前桥驱动 EFAD	RES_COSHI	SC10	轴角定位系统	YE/VT
6/272 电动前桥驱动 EFAD	RES_COSLO	SC11	轴角定位系统	YE/GN
6/272 电动前桥驱动 EFAD	RES_EXC+	SC6	向定位器供料	叶酸/原味
6/272 电动前桥驱动 EFAD	RES_EXC-	SC7	向定位器供料	体能训练/体能训练
6/272 电动前桥驱动 EFAD	MTR_TEMP1+	SC14	电机温度传感器	VT/OG
6/272 电动前桥驱动 EFAD	MTR_TEMP1-	SC15	电机温度传感器	VT/GY
6/272 电动前桥驱动 EFAD	MTR_TEMP2+	SC17	电机温度传感器	年份/年
6/272 电动前桥驱动 EFAD	MTR_TEMP2-	SC18	电机温度传感器	GN/VT

零件编号 - 待定

地点

前置电机，位于车载电脑上方

corax

音响系统详情-对于音响改造请详细观看

模块缩写

CAN总线连接详情-线缆定义及线缆颜色：

LIN总线协议通信线序及线缆颜色

方向盘LIN总线示意

车身模块位置

can总线对应的数据

可以接入CAN总线的位置

该接入点可访问的数据及编码：

第二个可接入的CAN总线点

该接入点可访问的数据：

音响系统框图

音响系统接线及线序颜色

功放板拆解图

各个模块的线序及定义，线缆颜色

4/247 方向盘模块 SWM

零件编号 - 31674383

地点

16/202 中央控制台显示屏

零件编号 - 36012873

5/1 驾驶员信息模块 DIM

零件编号 - 36003414

4/249 广角视觉模块 WAM

零件编号 - 待定

地点

4/373 辅助远程信息处理模块 ATM

零件编号 - 36012873

地点

4/314 车辆网关模块 VGM

零件编号 - 36003604

地点

4/338 车辆计算单元 1 VCU1

零件编号 - 32350312

地点

4/313 车载信息系统和连接天线模块 TCAM

零件编号 - 36003394

地点

4/378 逆变器高压前桥 IHFA

零件编号 - 待定

地点

音响系统详情-_{对于音响改造请详细观看}
